Wybór technologii mielenia zaczyna się zwykle od jednego parametru: wymaganej wielkości cząstek. W praktyce pytanie „młyn pinowy czy strumieniowy” wymaga szerszej analizy. O wyniku decydują również właściwości materiału, oczekiwana krzywa uziarnienia, wydajność, podatność proszku na ogrzewanie, wymagania czystości oraz koszt pracy całej instalacji. Urządzenie dobrane wyłącznie na podstawie docelowego mikrometrażu może nie zapewnić stabilnej, ekonomicznej produkcji.

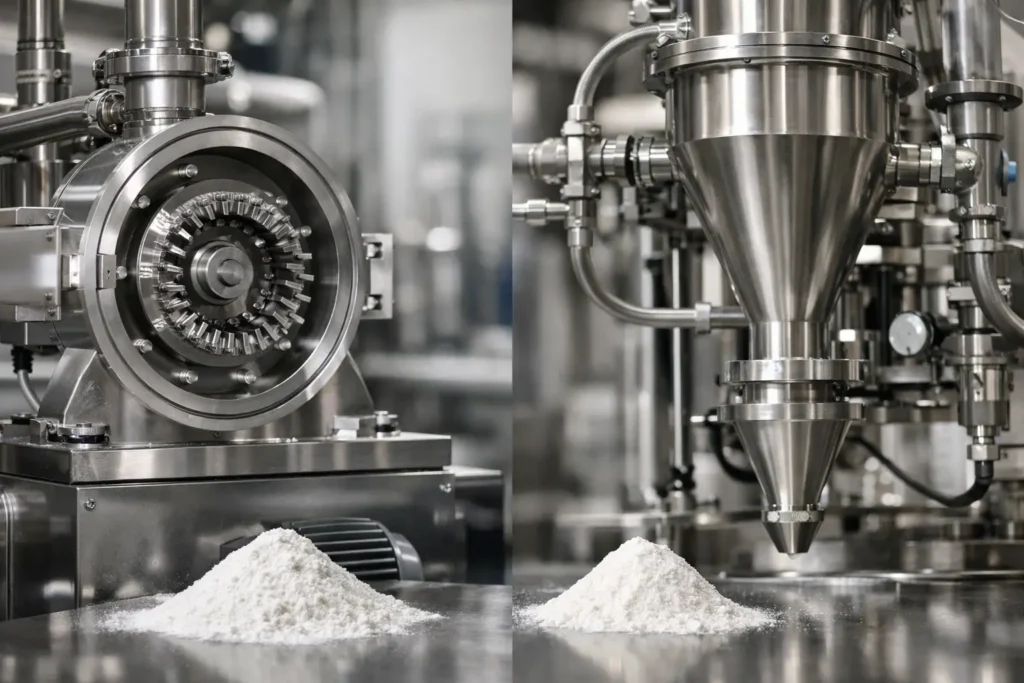

Młyn pinowy czy strumieniowy: różnica w mechanizmie mielenia
Młyn pinowy rozdrabnia materiał mechanicznie. Produkt jest przyspieszany przez jeden lub dwa wirniki wyposażone w kołki, a następnie rozbijany w wyniku zderzeń z elementami roboczymi oraz między cząstkami. Stopień rozdrobnienia zależy przede wszystkim od prędkości obwodowej wirnika, konstrukcji komory, parametrów podawania i właściwości surowca.
To rozwiązanie jest cenione tam, gdzie potrzebna jest wysoka wydajność oraz precyzyjne mielenie materiałów suchych, kruchych lub średnio twardych. Młyn pinowy dobrze sprawdza się między innymi przy cukrze, przyprawach, produktach spożywczych, wielu substancjach chemicznych, tworzywach, minerałach i składnikach nutraceutycznych. W zależności od materiału oraz konfiguracji instalacji może osiągać drobne frakcje, jednak jego naturalnym obszarem pracy nie jest zawsze ultradrobna mikronizacja.
Młyn strumieniowy wykorzystuje energię sprężonego gazu, najczęściej powietrza, azotu lub pary. Cząstki rozpędzane w strumieniach gazu zderzają się ze sobą z dużą prędkością. W typowej konstrukcji nie występują klasyczne ruchome elementy mielące mające bezpośredni kontakt z produktem. Separacja odpowiednio drobnej frakcji odbywa się dzięki klasyfikacji aerodynamicznej, często z użyciem dynamicznego klasyfikatora powietrznego.
Ta zasada pracy umożliwia uzyskanie bardzo drobnych proszków, często w zakresie kilku mikrometrów, a w odpowiednich zastosowaniach jeszcze drobniejszych. Ograniczone oddziaływanie mechaniczne i chłodzenie gazem procesowym mają duże znaczenie dla materiałów termowrażliwych, produktów o wysokiej czystości oraz substancji, dla których należy ograniczyć ryzyko zanieczyszczenia metalicznego.
Wymagana frakcja to punkt wyjścia, nie pełna odpowiedź
Jeżeli celem jest redukcja rozmiaru ziarna do poziomu setek lub dziesiątek mikrometrów przy wysokim przepływie masowym, młyn pinowy często będzie racjonalnym rozwiązaniem. Oferuje korzystny stosunek wydajności do kosztu inwestycyjnego i może stanowić centralny element wydajnej linii mielenia.
Gdy specyfikacja wymaga wąskiego rozkładu uziarnienia, bardzo niskiego D50, kontrolowanego ograniczenia frakcji nadziarna lub wysokiej powtarzalności mikronizacji, przewaga młyna strumieniowego wyraźnie rośnie. Szczególnie dotyczy to farmacji, pigmentów specjalistycznych, materiałów do baterii, zaawansowanej chemii i precyzyjnych dodatków funkcjonalnych.
Nie należy jednak zakładać, że młyn strumieniowy zawsze zapewni lepszy produkt. Materiał o niekorzystnej morfologii, wysokiej plastyczności, lepkości lub dużej zawartości wilgoci może nie mielić się efektywnie w zderzeniach cząstka-cząstka. Podobnie materiał bardzo ścierny może wymagać szczególnej analizy doboru materiałów konstrukcyjnych, niezależnie od wybranej technologii.
Znaczenie klasyfikacji
W wielu projektach to nie sam młyn, lecz układ klasyfikacji decyduje o jakości finalnego proszku. Klasyfikator dynamiczny pozwala zawracać zbyt grube cząstki do dalszego mielenia i odbierać produkt zgodny z założoną granicą cięcia. Takie rozwiązanie poprawia kontrolę rozkładu wielkości cząstek oraz ogranicza nadmierne mielenie drobnej frakcji.
Młyn strumieniowy z klasyfikatorem jest szczególnie skuteczny w procesach, gdzie parametry takie jak D10, D50, D90 i zawartość nadziarna stanowią krytyczne wymagania jakościowe. Młyn pinowy również może pracować w układzie z klasyfikacją, co znacząco rozszerza jego zastosowanie. Dobór powinien więc obejmować cały system procesowy: podawanie, mielenie, separację, odpylanie, transport i odbiór produktu.
Temperatura produktu i właściwości materiału
Mielenie mechaniczne generuje ciepło. W młynie pinowym jego poziom zależy od energii wprowadzanej do materiału, prędkości wirnika, czasu przebywania produktu w komorze oraz obciążenia procesu. Dla wielu surowców nie stanowi to ograniczenia. Problem pojawia się przy substancjach o niskiej temperaturze mięknienia, produktach tłustych, aromatycznych, higroskopijnych lub podatnych na degradację termiczną.
Młyn strumieniowy może ograniczyć to ryzyko, ponieważ ekspansja sprężonego gazu powoduje efekt chłodzący. W przypadku szczególnie wrażliwych produktów możliwa jest praca z azotem, która dodatkowo ogranicza kontakt z tlenem. Nie oznacza to jednak, że proces automatycznie jest zimny. Bilans temperatury trzeba potwierdzić próbami, uwzględniając temperaturę gazu na wejściu, ciśnienie, wydajność oraz charakterystykę materiału.
Jeśli produkt ma tendencję do aglomeracji lub oblepiania elementów, należy ocenić nie tylko temperaturę, lecz także wilgotność wsadu, sposób kondycjonowania i stabilność dozowania. Czasem właściwą decyzją jest chłodzenie procesu, innym razem zastosowanie mielenia kriogenicznego albo przygotowanie surowca przed podaniem do młyna.
Koszty inwestycyjne i całkowity koszt eksploatacji
Porównując młyn pinowy i strumieniowy, nie należy ograniczać kalkulacji do ceny urządzenia. Młyn pinowy zwykle wymaga zasilania elektrycznego i podlega zużyciu elementów roboczych, zwłaszcza przy materiałach abrazyjnych. Jednocześnie jego eksploatacja może być bardzo efektywna przy produkcji średnio- i drobnoziarnistej, gdy nie jest wymagana ekstremalna fineness.
Młyn strumieniowy ma inną strukturę kosztową. Kluczowe znaczenie ma zużycie sprężonego gazu oraz sprawność infrastruktury sprężarkowej. Przy pracy z azotem należy uwzględnić także układ zasilania lub recyrkulacji gazu, wymagania bezpieczeństwa i koszty medium procesowego. Z drugiej strony brak klasycznych elementów mielących w strefie kontaktu z produktem może obniżać ryzyko zanieczyszczeń i ograniczać część kosztów związanych ze zużyciem mechanicznym.
Ocena powinna obejmować koszt na kilogram gotowego produktu zgodnego ze specyfikacją. Warto uwzględnić energię, gaz procesowy, części zużywalne, odpylanie, czyszczenie, straty materiałowe, odrzuty jakościowe, czas przezbrojenia oraz dostępność instalacji. Technologia o wyższej cenie początkowej może okazać się korzystniejsza, jeśli stabilnie ogranicza reklamacje, poprawia uzysk i skraca cykl produkcyjny.
Czystość, bezpieczeństwo i wymagania branżowe
W branży farmaceutycznej, spożywczej i w produkcji materiałów funkcjonalnych szczególnego znaczenia nabiera możliwość skutecznego czyszczenia oraz ograniczenie zanieczyszczenia krzyżowego. Konstrukcja młyna musi być dopasowana do wymaganego standardu higienicznego, rodzaju produktu i procedur zakładowych. Liczą się dostęp do stref produktowych, jakość powierzchni, uszczelnienia, możliwość pracy w obiegu zamkniętym oraz dokumentacja procesu.
Przy proszkach palnych konieczna jest analiza zagrożenia wybuchem pyłu. Może ona prowadzić do zastosowania wykonania przeciwwybuchowego, inertyzacji azotem, odpowiednich systemów odciążania lub tłumienia wybuchu oraz kontrolowanego odpylania. Nie jest to dodatek do projektu realizowany na końcu. Bezpieczeństwo procesowe powinno wpływać na wybór technologii, konfigurację instalacji i sposób jej eksploatacji od początku.
Jak przeprowadzić dobór technologii mielenia
Najbardziej wiarygodna decyzja opiera się na danych z prób procesowych. Do testów należy dostarczyć reprezentatywną próbkę materiału wraz z informacją o aktualnej i docelowej granulacji, wilgotności, twardości, gęstości nasypowej, temperaturze mięknienia, ścieralności oraz wymaganej wydajności. Równie istotne są kryteria odbioru produktu: rozkład wielkości cząstek, maksymalna zawartość nadziarna, barwa, sypkość, czystość i dopuszczalna temperatura po procesie.
Podczas prób warto porównać nie tylko wynik analizy sitowej lub laserowej, ale też stabilność pracy. Należy sprawdzić powtarzalność parametrów przy zmianach obciążenia, podatność na zatykanie, łatwość czyszczenia oraz zużycie mediów. Dopiero zestawienie tych danych z wymaganiami produkcyjnymi pozwala określić, czy właściwszy będzie młyn pinowy, strumieniowy, czy układ hybrydowy z klasyfikacją.
DP Pulverizer Polska dobiera rozwiązania w odniesieniu do pełnego procesu, a nie pojedynczego parametru katalogowego. Dla zakładu produkcyjnego najkorzystniejsza jest technologia, która osiąga wymaganą jakość w sposób przewidywalny, bezpieczny i uzasadniony kosztowo przez cały okres użytkowania.
Warto rozpocząć projekt od sprecyzowania kryteriów jakościowych produktu i przeprowadzenia prób na rzeczywistym materiale. Taka analiza szybciej prowadzi do właściwej konfiguracji niż wybór maszyny na podstawie samej nazwy technologii.
